TECAUMA est mise à l'honneur dans le numéro N°154 du magazine EQUIP PROD : intégration d’un robot ROBOTFLEX pour des pièces lourdes et de géométries diverses sur un bi-broche MAZAK I-350H ST.
On parle de TECAUMA dans le magazine EQUIP'PROD N°154 de septembre 2024.
Retrouvez ci-dessous notre communiqué de presse ainsi que le lien vers le magazine.
TECAUMA, l’acteur vendéen de la robotisation de machines-outils.
TECAUMA, au travers de sa marque ROBOTFLEX, propose une vaste gamme de solutions de chargement/déchargement robotisé pour machines-outils.
Un nouveau client a récemment sollicité TECAUMA pour robotiser un tour bi-broche. Dans l’article suivant, nous vous expliquons pourquoi TECAUMA a été retenu.
Un accompagnement soutenu dès l’avant-projet
L’enjeu du client était l’intégration d’un premier robot pour des pièces lourdes et de géométries diverses sur un bi-broche MAZAK I-350H ST.
Les challenges étaient nombreux :
1- Garantir la prise et le rangement du panel de pièces, les dimensions des pièces allant de diamètre 50 à 280mm, longueur 50 à 300mm et jusqu’à 54 kg, avec certaines pièces issues de fonderie : grâce au concept ROBOTFLEX (préhenseur réglable sans outils, grande capacité de serrage, flexibilité...) ce point a trouvé rapidement réponse.
2- S’intégrer dans un espace limité dans l’usine : après un relevé précis du site, plusieurs implantations ont été imaginées avec les équipes du client avant de parvenir à une solution validée.
3- Exploiter le robot avec le tour en mode mono-broche ou bi-broche : aucun problème pour ROBOTFLEX qui est dotée de ce type de fonction.
4- Exploiter le mode robotisé avec un maximum d’autonomie : plusieurs solutions ont été suggérées via l’utilisation de palettes au sol (pièce lourdes) disposées autour du robot pour répondre à l’autonomie recherchée, sans contraindre les accès opérateurs.
Cette démarche commerciale est le quotidien de TECAUMA pour garantir au client une solution technique avant de réaliser une offre.
Flexibilité des solutions ROBOTFLEX

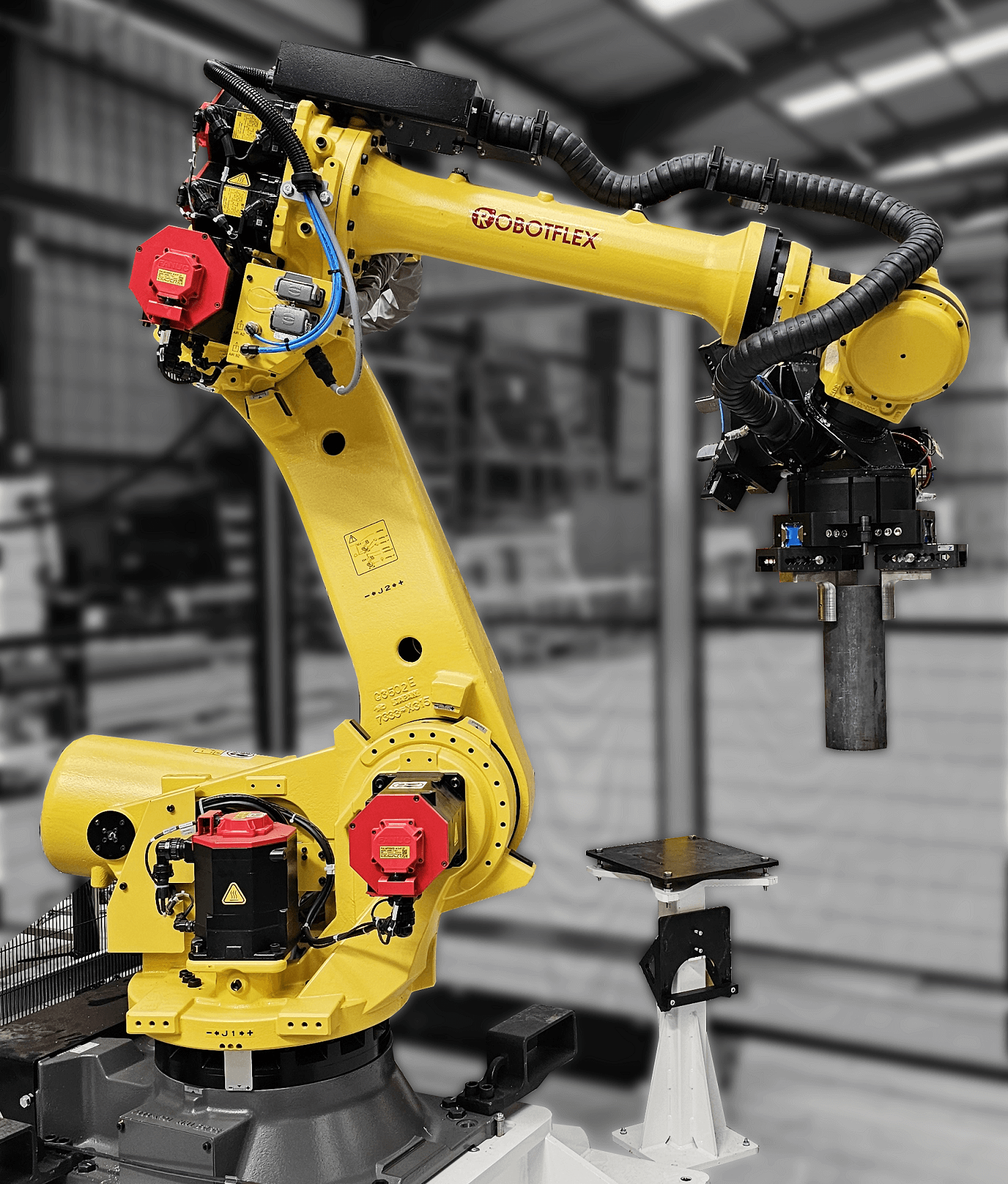

L’installation se compose d’un robot poly-articulé de forte charge et grande envergure, équipé d’un préhenseur double pinces, pour des pièces jusqu’à 55 kg. Les pinces employées sont réglables sans outils et équipées de mors interchangeables, afin de couvrir toute l’étendue des produits.

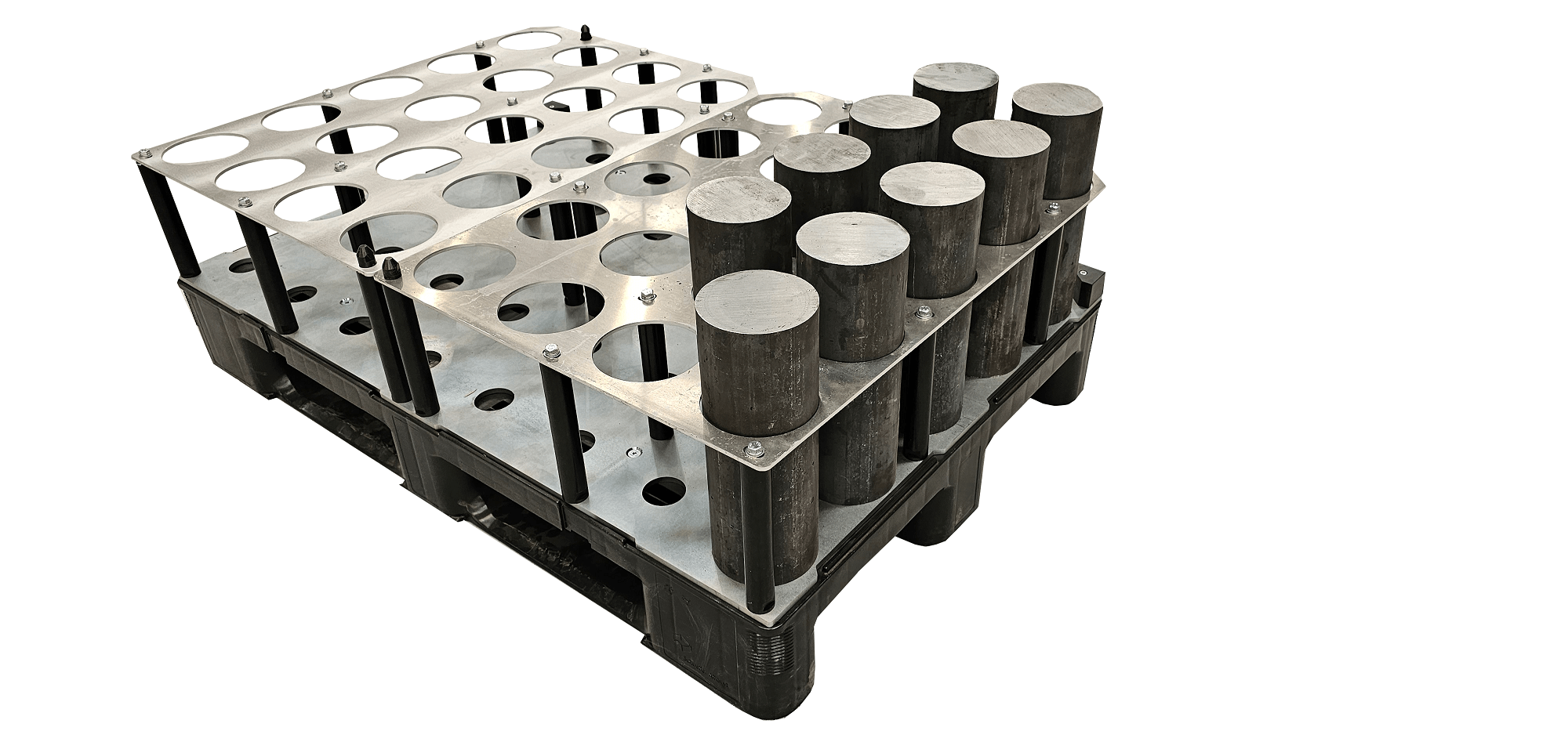

La mise en référence des pièces sur les palettes a aussi nécessité une réflexion de fond sur les accessoires employés, afin de traiter des pièces instables, rangées verticalement, ou bien des pièces avec référencement angulaire, rangées horizontalement. Deux palettes au sol, modulables, assurent le rangement référencé des pièces. Deux autres palettes, hors cellule, permettent la préparation des pièces en temps masqué.
Le robot dispose d’une position de repli (et à l’arrêt), permettant une exploitation manuelle si besoin.
Equipé de son logiciel très intuitif, la ROBOTFLEX permet la création de recettes (programmes) sans aucune connaissance de la robotique. Riche de fonctions capitalisées depuis une dizaine d’années, l’utilisateur peut créer en toute autonomie les accessoires nécessaires à la réalisation des recettes (mors de pinces, grilles ou colonnettes de mise en référence sur palettes…).
Retrouvez le numéro complet du magazine EQUIP PROD ici : https://www.equip-prod.com/wp-content/uploads/pdf/154/154.pdf
